操作讲解

操作讲解

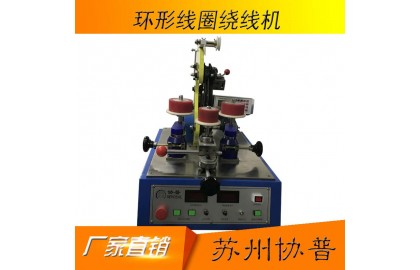

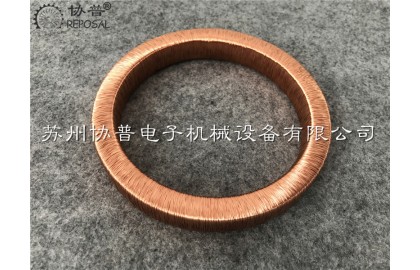

环形线圈绕线机-操作视频-机器部分

环形线圈绕线机-操作视频-机器部分

        环形线圈绕线机的结构,这个部分是控制器,这个部分是夹持座,我们通过开合手柄来控制产品的夹持。这个位置是环形线圈绕线机储线环,漆包线是先储存在储线环上,然后再绕到这个产品上面去。这个位置是手动绕线手柄,转动这个手柄,这个钢板可以手动驱动,钢环是本身有个开口,这个位置是个开口,开口是通过开合手柄往上,再往左边滑动都可以打开或是关闭。这个位置叫压线板,里面这个位置叫环形线圈绕线机挡线板 ,线上去之后它的松紧的程度由皮带在张力决定,皮带的张力是通过张力调节旋钮来调节,调节皮带张力的时候先把这个松开,然后再旋转这个手柄。旋转这个手柄的时候,这里有个惰轮,这个惰轮往里,这个皮带的张力就会变大,这样绕的漆包线就会变紧。


皮带式环形线圈绕线机操作视频-控制器设置

皮带式环形线圈绕线机操作视频-控制器设置

皮带式环形线圈绕线机操作视频-控制器设置

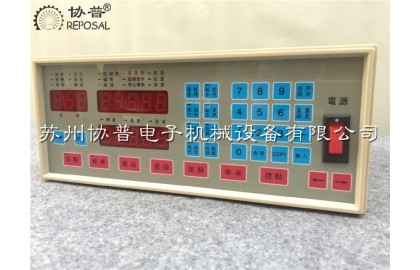

  现在我们重点介绍一下环形线圈绕线机控制器的使用,控制器已经非常成熟,它分为几大功能区,这一块是状态区,比如说现在这个待机字符前的指示灯亮,这就是待机的状态,待机前面红灯就亮了。比如说我们按启动的时候,运转的灯就会亮,表示它当前在运转的状态,这是一个状态区.

      这是一个数字参数。我们要设置环形线圈绕线机参数的时候,比如说外径外径漆包线直径这样的参数,对于环型产品来说还存在一个排线角度,比如以一个环型产品产品为例,我们可能需要从这个位置慢慢的排到这个位置,这里就涉及到一个范围,我们在控制器界面上用起绕角度和排线角度来这两个参数用控制排线范围,到了指定的排线角度之后,他就往回排线,在设定的起绕角度与排线角度之间往返。

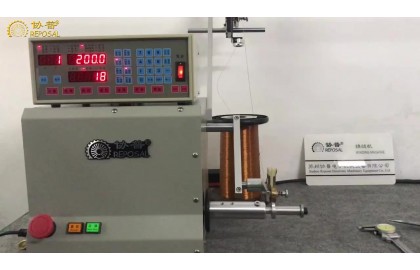

两个程序之间的切换与调试

两个程序之间的切换与调试

两个程序之间的切换与调试

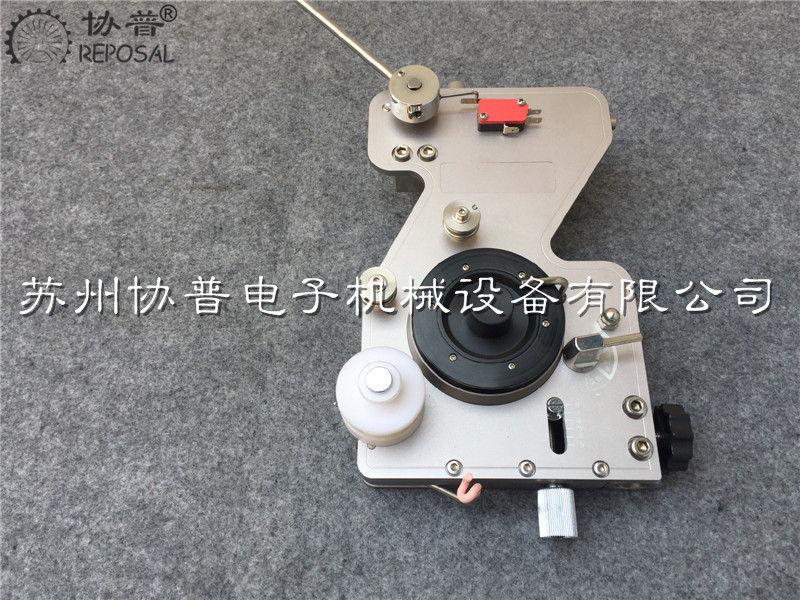

机械张力器使用说明

机械张力器使用说明

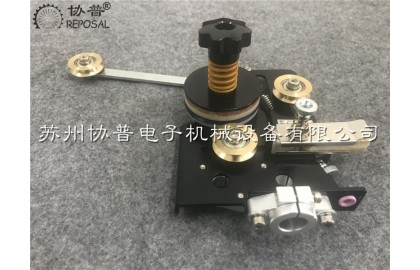

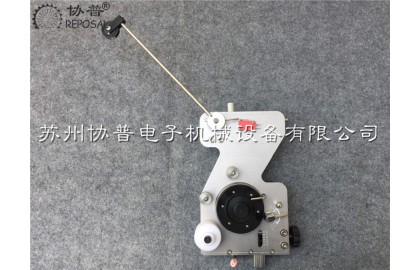

        我们现在来了解一下张力器,一个穿线的过程。首先漆包线线过经张力器底部的陶瓷圈,然后再经过其上方的羊毛毡,羊毛毡的夹紧的程度可以调节,其方式是通过张力器的另外一侧的旋钮,

      然后再穿过防跳线器,再在张力器上的阻尼轮上面过一圈,然后再次经过一个防跳线器,然后再穿过钓鱼杆上面的导轮,这就是穿线的过程。

      然后我们要怎么样调节到一个比较合适的张力?



       我们现在看一下第一个,这个手柄是一个张力开关,这个张力开关打到往上方的时候,这个阻尼轮就不起作用,转动它的时候变的很轻。这个张力开关打在下方的时候,张力器开始起作用.

      如果我们要调大张力的话,我们就调节张力器底部下方这个旋钮,这个位置有个刻度。通个这个调节张力器上的阻尼轮的阻尼大小.

      然后这个位置的手柄是用来调节反张力的,就是钓鱼杆往后面回弹的力量,我们调节的总体原则是在绕线的过程当中,钓鱼竿在阻尼轮的相互作用下,即不会无力往下垂,也不会力量过大而只有很好的摆幅要求在有一个比较大的摆动的范围,这样的话它就可以缓冲,同时起到一个将漆包线张紧的作用。

标准绕线机张力器使用说明

标准绕线机张力器使用说明

标准绕线机张力器使用说明

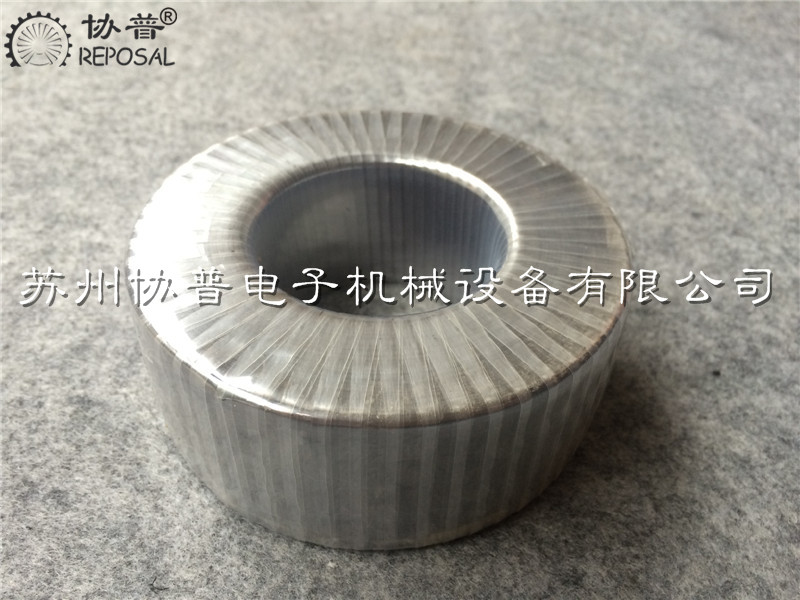

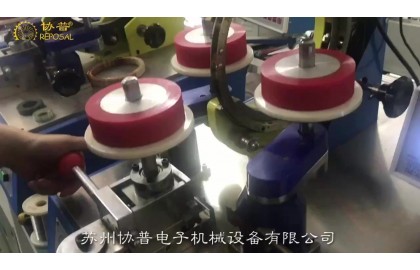

环形包胶带机

环形包胶带机

环形包胶带机

      我们现在把环形线圈包带机的操作演示一遍,把产品拿好,把它放进去,然后把这个储线环扣上,注意,绝缘胶带一定要经过剪刀的两个刀口中间,等一下当设定的储线圈数到了之后,环形线圈包带机会自要靠它来剪断绝缘胶带。然后这个胶带的一头,可以从这个储带环上均匀分布的任何一个轴承的位置穿过去,穿过去之后拿绝缘带头部用头拿住,然后用右手按启动,整个环形线圈包绝缘带就可以自动完成了。

环形变压器绕线机使用视频说明

环形变压器绕线机使用视频说明

       苏州协普电子机械设备有限公司专业提供:环形变压器绕线机,电流互感器绕线机,电压互感器绕线机,环形调压器绕线机,电感线圈绕线机,铁芯倒角机,平行绕线机等线圈加工设备和绕线机配件。

      本公司拥有电子变压器和互感器整厂设备的研发及生产优势,有别于业界的众多拼装厂商,我们集众多绕线机行业工程技术人才经过多年研发生产经验,开发出的新一代系列绕线设备,特别是环形绕线设备,广泛应用于环形变压器、互感器、调压器、电感线圈等制造行业,得到业界诸多好评;苏州协普将不断了解用户需求加强技术研发和售后服务水平,为客户提供更专业优质的产品及服务。

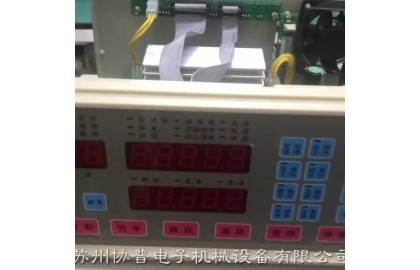

电机绕线机高速低模式的切换

电机绕线机高速低模式的切换

  电机排绕机,早期的控制方式为高低速模式,控制器的3号端子接变频的com端子,6号线接变频器的段速输入端子,当3号端子与6号断开时,变频器输出一个设定的高频率电源,当3号端子与6号端子断开时,变频器输出一个设定的低频率电源.后期经过改良,协普绕线机控制器的3号端子与6号端子会根据一个控制器上设定的值,输出一个0-10V的模拟电压给变频器,3号端子与6号端子接变频器的com与Ain端子(台湾东元变频器),变频器根据接收的不同的电压信号,输出不同频率的电源.

  协普绕线机控制器兼容两种控制方式,可以根据客户的要求在两种方式之间切换.具体切换方法见视频说明.

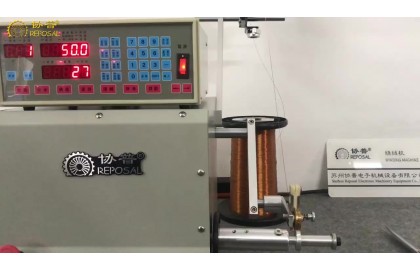

绕线机多个程序的连续执行

绕线机多个程序的连续执行

       本公司CNC绕线机允许存储1000组工艺数据,并支持其中多组工艺数据连续执行,连续执行的组数可以从2组到1000组均可设置,此功能对于工艺比较复杂,需要多次外部干预的产品,提供了极大的方便灵话性,以下的绕线机操作视频介绍了具体的设置方法.

下面我们说明一下协普绕线机两个程序,

        或者是多个程序之间的连续自动执行,

        也就是说绕完第一个程序之后,

        然后第二个程序自动执行,

        不需要你在中间按启动键,

        我们示范一下,

        设置是怎么设置的,

        首先"步序设定""输入"

        在第二个程序的时候,

        我们把"自动启动"

        现在是打开的,

        然后第一个程序的"自动启动"我们要把它关闭,

        因为这如果是第一个程序的"自动启动"打开,

        它会成为一个无限循环,

        现在把它关闭,

        然后按"输入"按"复归"

        好了,

        然后我们注意左下角""灯要打开,

        然后我们按启动.

绕线机工艺参数的设置

绕线机工艺参数的设置

        本公司CNC绕线机控制器经过不断完善,其功能完备,性能稳定,可以精确的设置起绕点,线径,幅宽,高速,低速等主要参数,同时还包括比如起始慢速,停止慢速,两端停止等等辅助参数,这些常用参数都设计在用户参数设置区,下面的视频比较详细的说明了本公司CNC绕线机的参数设置过程:

          现在我们介绍一下协普绕线机的工艺参数的设置.

          协普绕线机的控制器分为这么几大部分的功能.

          这个部分叫数字参数区.

          它代表的是当前机器的状态.

          比如说这边的红灯亮就是对应着待机状态.

          说明这个机器在待机状态.

          下面的状态有运转.慢车,定位.超速.

          这是一个状态区就是监视机器目前状态的.

          这是一个数字参数区.

          数字参数需就是需要我们设置的一些数字.

          在这个地方.

          这是一个开关参数.

          比如说排线方向开始的时候.

          是从左往右还是从右往左.

          这是排线方向.

          还有绕线方向.

          比如说我们站在机器的右侧的时候.

          看这个绕线轴它是顺时针转还是逆时针转.

          然后选方向.

绕线机控制器计数方向的设置

绕线机控制器计数方向的设置

绕线机控制器计数方向的设置:

        协普绕线机控制器,功能齐备,适用范围广,有的客户采购了我们的绕线机控制器,尽快我们配送了计数传感器,但是用户在安装到绕线机时,有时会发现,计数会从9999.9开始计数,越来越小,这仅仅是因为不注意的时候,将计数器方向安装反了,这时我们其实不需要拆掉已安装好的机器,我们已经考虑到这点,您只需要在控制器上改变计数方向就可以,下面的视频展示了,如果使用我们的绕线机控制器改变计数方向.

绕线机的安装:sp-d102-b-6

绕线机的安装:sp-d102-b-6

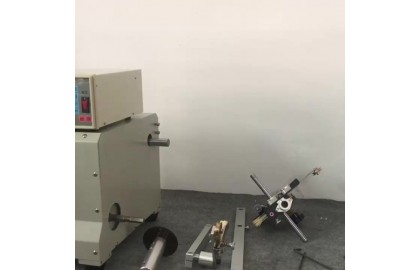

安装sp-d102-b-6:

  经济型的绕线机,根据动力的大小分为不同规格,根据绕线机电机的不同,分为直流无刷电机与交流变频电机,但是根据应用场合的不同,分为以下几种:

  第一种为变压器绕线机,其特点在于,可以同时绕几种不同的漆包线,但是没有较好的张力控制器,其张力控制仅用羊毛毡的压紧程度来控制.

  第二种为一般线圈绕线机,主要应用于单一漆包线的一般线圈,使用标准型张力控制器,其标准张力器的范围较大,在张力要求不高的场合,就张力器而言,它的漆包线直径范围可以从0.2-1.4mm.

        第三种为磁阻尼线架绕线机,同样适用于单一漆包线的一般线圈,但是它的张力器采用磁阻尼张力器,从直径0.03mm的漆包线到直径0.5mm的漆包线,其中分为比较多的规格.优点是有相对稳定的张力,可以绕制比较细的漆包线,缺点是在直径0.03mm-0.5mm之间的漆包线需要多种规格的张力器.

  第四种为电机线圈绕线机,主要用于电机线圈的绕制,绕线机的力矩较大,张力器采用标准机械式张力器,但是配有一个线模.

  以下的视频展示了一般线圈绕线机的安装.

绕线机磁阻尼张力器使用说明

绕线机磁阻尼张力器使用说明

绕线机张力器的使用说明

边滑式互感器绕线机使用说明

边滑式互感器绕线机使用说明

边滑式互感器绕线机使用说明

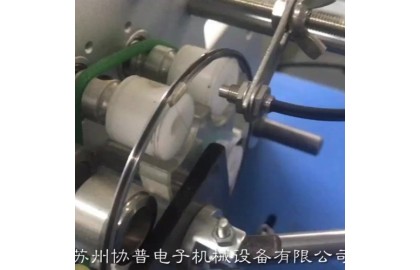

边滑式环形线圈绕线机-过线方式

边滑式环形线圈绕线机-过线方式

边滑式环形线圈绕线机的过线方式:

        边滑式环形线圈绕线机,其控制器的设置方式与皮带式环形线圈绕线机基本一样,不同的地方在于,绕线方向与储线方向,当人站在绕线机的右边时,皮带式环形线圈绕线机的储线方向是逆时针方向,而边滑式环形线圈绕线机的储线方向为顺时针,而在绕线的时候,皮带式环形线圈线机与皮带式环形线圈绕线机的方向一致,都是逆时针方向.

  通常我们为了方便观察绕线的情况,我们可以绕线阶段,连续按两次"启动"键,这时我们用手转动环形线圈绕线机立板左侧的转动手柄时,我们可以轻易清晰的观察到漆包线的绕制过程.

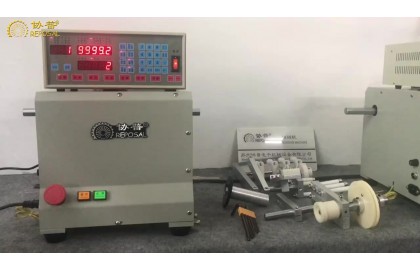

高频变压器绕线机的组装

高频变压器绕线机的组装

高频变压器绕线机的组装

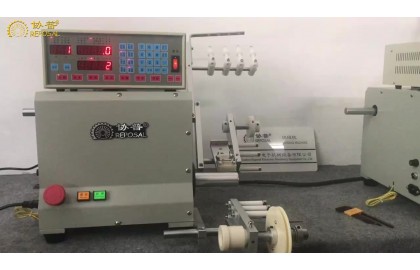

高频变压器绕线机结构

高频变压器绕线机结构

           此视频说明的是高频变压器绕线机结构,一般的简易绕线机结构大致分为几个部分第一部分,是绕线部分,就是绕线轴,第二部分为排线部分,就是在绕线轴旋转的同时使漆包线往复排绕的机构,第三部分为过线机构,即漆包线从原装的筒到张力机构中间的这一部分,这一部分通常由一些支架类零件组成,第四部分为张力部分,为漆包线绕制在线圈上提供要求不等的张力,第五部分为排线头部分,即绕线机已经过张力器并获得张力,即将绕到线圈上的这一部分机构,高频变压器因为其设计有针对性,与一般的简易绕线机相比,因为其绕组较多,结构紧凑,而且产品要求并不高,所以没有张力器部分,但是因为高频变压器大多需要挡墙胶带与绝缘胶带,所以与一般的简易绕线机相比,多了这两个部分.

          我们简单介绍一下这台变压器绕线机的结构.

          他为什么这台绕线机名称为变压器的绕线机.

          因为它可以同时支持多种不同规格的漆包线.

          每一个漆包线都是从这个位置到这个位置.

          然后经过陶瓷圈.

          然后经过羊毛毡.

          然后这儿有从小到大不同的孔.

          这里有4个这样的陶瓷圈.

          这个样子.

          这样的话他就可以一次装夹.

          变压器的骨架装在这个位置.

          它一次可以有4个不同规格的漆包线进行绕制.

          不同规格的漆包线.

          这个位置是用来放高频变压器骨架两侧的挡墙胶带的.

          这个位置是用来放置高频变压器的绝缘胶带.

          所以说这台机器它就适合于高频变压器的绕制.

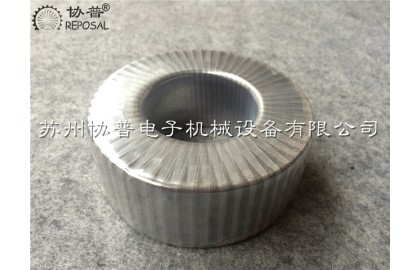

齿轮式环形线圈包胶带机

齿轮式环形线圈包胶带机

齿轮式环形线圈包胶带机

齿轮式环形线圈包胶带机相对于皮带式环形线圈包胶带机,加工范围更大,储带量更多,我们公司的齿轮式环形线圈包带机,经过优分,可以包聚脂薄膜,聚酰亚胺,布带,玻纤带等.

我们现在把齿轮式环形线圈包胶带机的夹持座打开,储带环打开,然后产品放上去,储带环扣上,夹持座合并,然后注意绝缘带的话一定要从剪刀中间经过,等一下要靠剪刀把它剪断,然后从储带环上面的任意一个轴承从外往里穿进去,固定好储带环后面胶带头。前面几圈比较慢,是因为在储带。好,产品完成了,现在我们把它取下来,然后储带环合上,夹持座复原。
