      变压器绕线机是用来绕制变压器线圈的专用设备。

一,分类

          以不同的方式分类如下:

               1.按用途可以分类为电力变压器、试验变压器、仪用变压器、特殊用途变压器。

               2.按按相数可以分类为单相变压器、三相变压器。

               3.按按绕组形式可以分类为自栩变压器、双绕组变压器、三绕组变压器。

               4.按铁芯形式可以分类为芯式变压器、壳式变压器。

               5.按冷却方式可以分类为油浸式变压器、干式变压器。

               6.以工作频分可以分类为高频变压器、低频变压器。

               但是,如果以变压器线圈绕制工艺分的话,可分为两类:平行绕制变压器与环形绕制变压器。所以本公司相应的变压器绕线机也分为两类:

               1. 线圈平行绕制变压器绕线机,日常称为:变压器绕线机,平行绕制变压器绕线机,一般变压器绕线机

               2. 线圈环形绕制变压器绕线机,日常称为:环形变压器绕线机,环形绕线机,环牛绕线机

二,结构

            2.1平行变压器绕线机结构:

            平行变压器绕线机结构主要由机身、机架、主轴机构和尾架支撑、机座等部件组成,由于变压器线圈有一定的重量同时加工时还需要承受敲打整形的外力,所以该绕线机机身、机架都采用承受能力较强的钢材,根据机型加工能力的大小分为小型、中、大型三类,承重能力也不相同,随着技术发展,本公司现在的平行变压器绕线机都具有自动排线功能。

            本公司采用具有自动排线功能的变压器绕线机绕制的线圈,排线整齐,结构紧凑、体积小、强度高。根据不同的变压器规格,绕线机主机转速由30rad/min到6000rad/min。

            根据不同的平行变压器规格,可以单线或同时采用多线并绕;可根据客户要求,增加径向压紧机构;对每根漆包线进行张力独立控制,从而使绕组导线排列整齐、匝间紧密均匀、电流密度分布均匀。同时配备规格结构不同的张力结构,本公司的绕线机控制器可予置多种参数,可使线圈绕制一次完成,自动化程度大大提高,减轻了工人的劳动强度。

            2.2环形变压器绕线机结构:

            环形变压器绕线机结构以功能分为两大部分,一是储线绕线机构,为存储待绕制漆包线的一封闭的,但可开合的环为主体。二是排线机构,以三个与变压器铁芯等分并相切的压轮为主体,两个结构配直,当储线绕线机构在带动漆包线转动时,压轮相应驱动变压器铁芯完成排线。

            环形变压器绕线机是绕制环形变压器线圈的关键设备。封闭式可开合储线环是环形变压器绕线机的关键技术。本公司现有的环形变压器绕线机,根据不同的变压器规格,漆包线直径不同,线圈绕制张力可以不同的方式产生,较细微漆包线通过储线环上的线梭产生,中等直径漆包线通过皮带与储线与之间的压力产生,较粗的漆包线通过施加于储线环上的机械摩擦方式产生。

            环形变压器绕线机使用说明视频




-4%
CNC数控自动绕线机 SP-D102A-4

协普/REPOSAL

CNC数控自动绕线机 SP-D102A-4

自动绕线机设备特点:       自动绕线机广泛应用于电源变压器、高频电感、滤波器,一般小型平行线圈等产品绕制。  绕线机控制部分采用精密绕线机专用控制器,配合高品质马达,轴承,变频器等,使品质有保障。  绕线机应用功能设计成熟,逻辑清晰,绕线功能完备,具有绕线过程中各种辅助功能,而且操作简单,断电不会擦除,有手动排线..

协普/REPOSAL

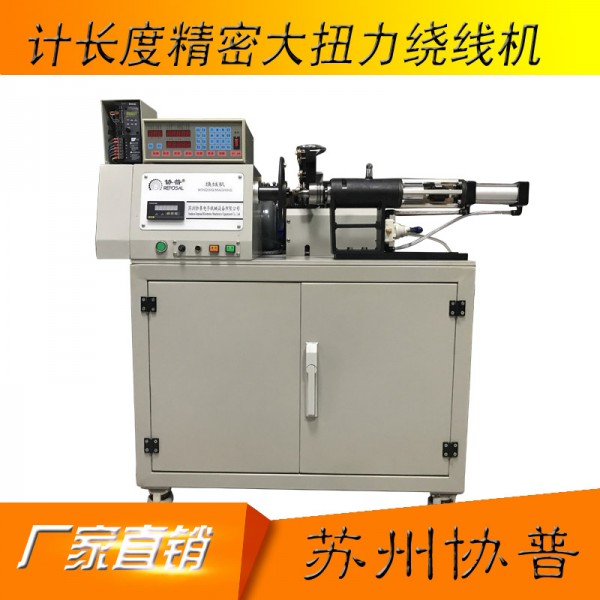

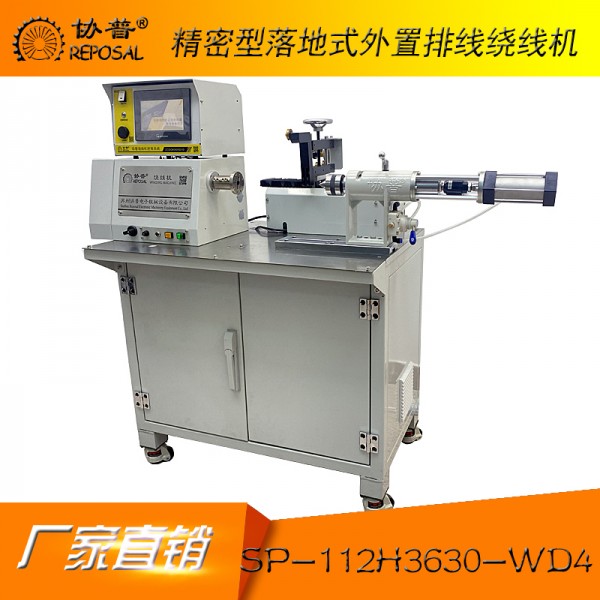

大扭力绕线机-精密带计米器功能绕线机-sp-112h4
