协普发布层绕式高压包全自动层间绝缘绕线机

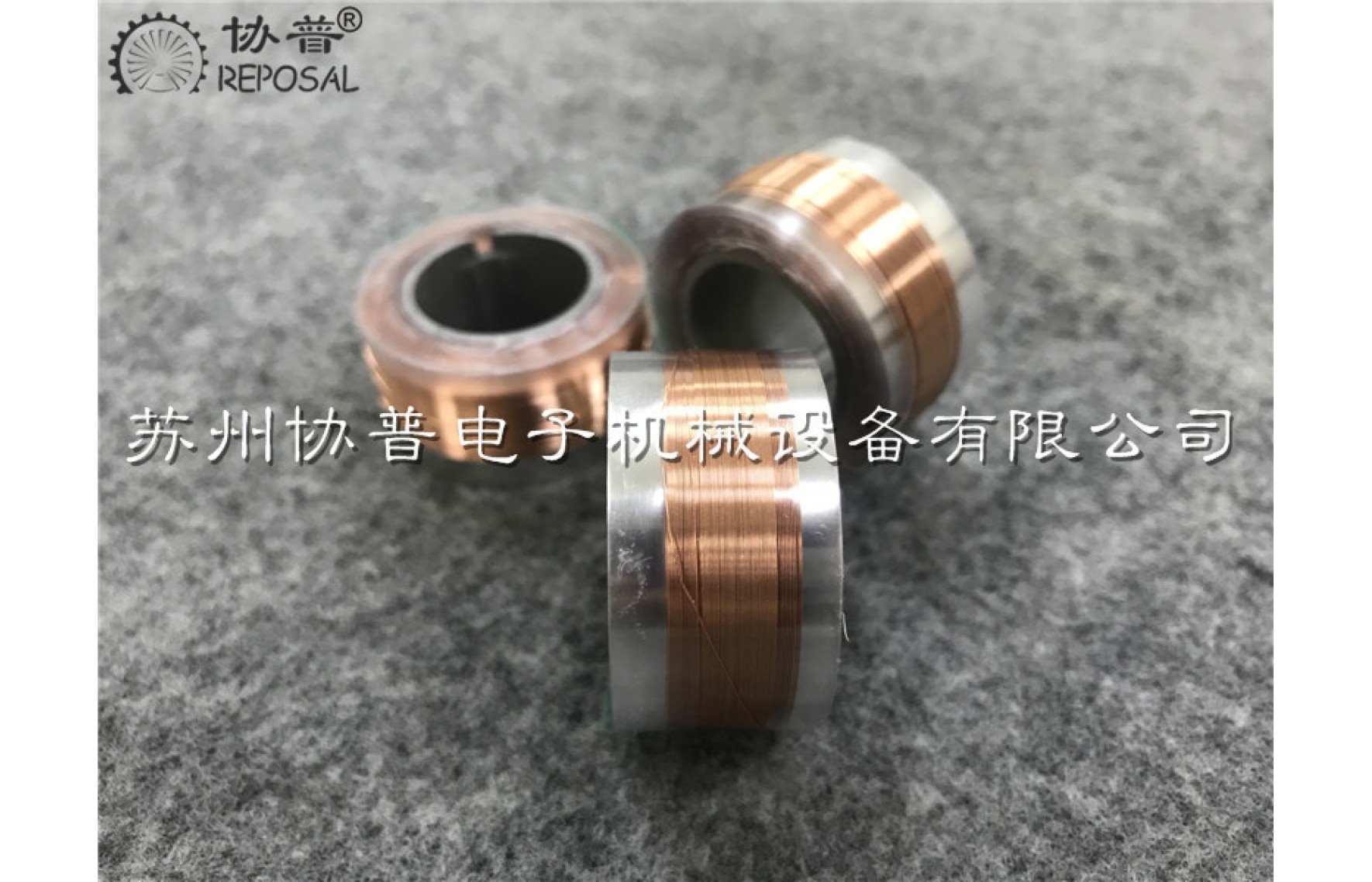

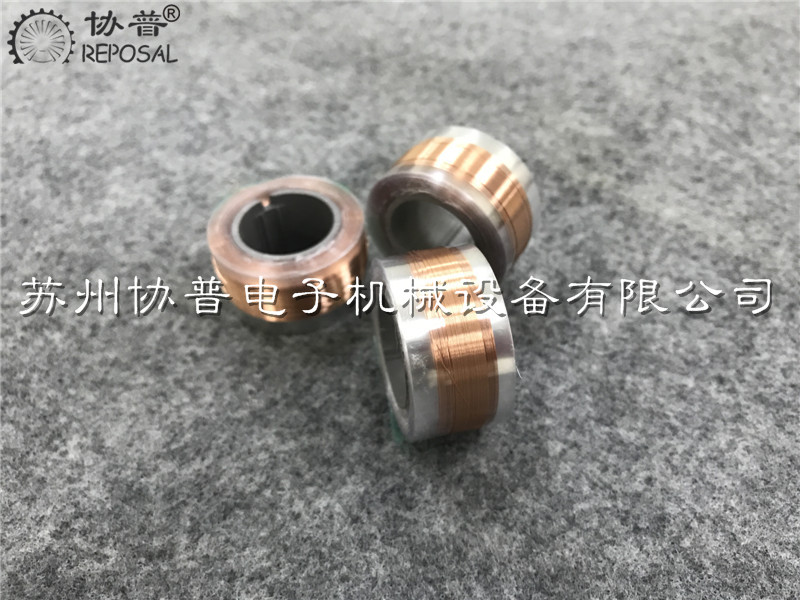

        封闭矩形互感器线圈,细径0.12mm,要求绕制速度快,产品装卸方便.

在发电厂、变电所等输、供电系统中, 电流互感器是不可缺少的一种电器。测量用电流互感器根据变换电 压时所产生的 误差规定电流互感器的准确等级。0. 2 级及以上的电流互感器一般叫做精密电流互感器，主 要用于试验室，配合标准表扩大量限，进行电流、功 率和电能的精密测量；或者作为标准，用来检验低标 准、低准确度的电流互感器；也可以与标准表配合， 用来检验相应的仪表。

　　随着科学技术和电子应用技术的飞速发展，对电流互感器的额定一次电流和准确等级等技术指标的要求越来越高，各种类型的电流互感器需求量越来越多。从前，电流互感器大多采用环形铁芯和粗漆包线人工绕制，产品体积大、重量大，在日常绕制、加工和生产过程中，机械化程度不高，工人劳动强度大，生产效率低，所以很有必要改进电流互感器设计工艺， 研制一种新型电流互感器绕组绕线的机械设备。

                                   马蹄形空心杯电机线圈及绕线机

        现在中国在空心杯电动机制造方面愈发关注，因为国内自动化空心杯电机产品发展和研究的时间较短，所占有的比例不高，并且中国的人口密集劳动力低廉，即使卷绕式生产即使工序多、酬劳成本巨大，还是拥有占比例极高。最近几年，中国愈发关注空心杯电机和自动绕线技术，在绕线机设备研发制造方面有了不错的进步和突破。对电机性能的产生影响的关键原因之一是电机中的转子线圈，空心杯电机中的转子没有铁芯，惯量小，功能性卓越而且适用应用的范围广。另外在对线圈绕制设备的研发中，马鞍形线圈排列规整，磁体的利用效率高。

         空心杯电机与老式传统的带铁芯的电机相比，比后者的能量转换效率较明显较高，而且反应速度也会快很多，，而空心杯电机效率极高，响应速度快，性能稳定。由于空心杯电机没有滞后，额外的电磁干扰低，可以达到非常高的电机转速，而且高速运行时速度设定灵敏，因此具有相对稳定和稳定的性能。此外，空心杯电机的能量密度远大于其他电机，重量将远小于相同功率的铁芯电机。

       现在按照线圈的成型方式，在空心杯电机线圈中，它的生产技术大致可分为绕卷生产技术和一次成型生产技术两种工艺路线。

        两种方式相比较，第一种卷绕生产技术比较复杂，绕制线圈时效率比较低。为了提高线圈生产绕制效率，绕线机可以加入一次成型的生产工艺。根据空心杯线圈形状和绕线方式的不同，常见的空心杯绕线方式可分为平行直绕形、马鞍形绕制和斜绕形三种。第一项平行直绕形一般多用于匝数相对比较少的空心杯电机线圈绕组。而后两项是目前国外相对先进的空心杯电机厂家比较常用的两种线圈绕制工艺。

扫描电子显微镜中的漆包线绕组

扫描电子显微镜其主要组成部分：电子光学系统、信号收集处理系统、真空系统、图像处理显示和记录系统、电源系统和计算机控制系统等组成。而其中核心部分为电子光学系统，其主要由电子枪、电磁聚光镜、光阑、扫描系统、消像散器、物镜和各类对中线圈组成.

         协普®绕线机作为专业的精密绕线方案解决供应商，我们重点关注其中电磁聚光镜，物镜及消像散器，因为其主要部件构成是漆包线绕组，而且其绕组的精度与一致性与扫描电子显微镜的成像质量高度相关。

电磁透镜线圈.

电磁透镜主要是对电子束起约束汇聚作用，可以将它看作是光学中的凸透镜。由于电子束在旋转对称的磁场中会受到洛伦兹力的作用，从而产生聚焦作用。所以能产生这种旋转对称而非均匀磁场并使得电子束聚焦成像的漆包线绕组线圈的质量就显得非常重要。

     磁透镜中的漆包线绕组线圈，当电流通过线圈的时，极靴被磁化，并在心腔内建立磁场，对电子束产生聚焦作用。磁透镜中的漆包线绕组有两种，分别为聚光镜漆包线绕组和物镜漆包线绕组，靠近电子枪的透镜是聚光镜漆包线绕组，靠近试样的是物镜漆包线绕组。一般聚光镜是强励磁透镜漆包线绕组，强励磁透镜漆包线绕组匝数多，呈圆柱状多层排列，要求旋转对称性好

由于这些由精密绕线机绕制的极化线栅没有底层基板，因此它们的优点是不受基板相关的色散和吸收影响，并且在传输时也不会出现光束偏差。这提供了一种薄、紧凑和通用的偏振元件，在广泛的传输范围内具有高度偏振。

目前，我国使用的极化线栅因为没有专业的绕线机，大多数为进口极化线栅，价格昂贵；而国内加工线栅的方法主要以人工缠绕为主，精度较低，生产周期较长。同时，国内外的绕线机主要应用在电子元器件、传感器等，控制变量较为单一，且主要控制方式多为紧密排布，即使是高精度绕线机，也少有针对极化线栅的等间距排布，所以精度不能达到其需要的要求。因此，协普绕线机成功克服极化线栅精密缠绕技术显得极为重要。

                    协普®绕线机成功发布射频消融导管绕线机

        射频消融技术具有消融和切割功能，治疗机理主要为热效应。射频是指无线电频率，频率达到每秒15万次的高频振动，但它不属于无线电通信中波段的划分。

       协普®绕线机经过不断试验优化，将此绕线工艺完成。

      此绕线机的工作流程如下:

             1. 射频消融导管绕线机主动送线装置确保放线过程不断线,不打节.

            2.双折A段计量出线.

            3.人工折线头.

            4人工固定线头. (线头固定暂定两种方案)

                  4.1胶水固定起头位置.夹具锁紧PEEK管.

                  4.2康铜丝挂在钢管一特征上.绕制完成后胶水固定首尾两端.)

            5.按射频消融导管绕线机启动键绕制.

            6.( 射频消融导管绕线机绕制过程中AB两段线均有可调整的张力)

            7.绕制到指定位置跳格.(具体跳的长度可以设置,跳格时旋转的角度可以设置.

            8. 射频消融导管绕线机绕制完成后馈线点停止在结束处并保持张力.

            9.人工点胶固定线尾

            10. 射频消融导管绕线机两端同轴,旋转方向同步.

            11.锁紧轴芯后两端需要有可调整的预拉伸力.

      精密绕线机

      精密绕线机对于一般绕线机,包括CNC与全自动绕线机来而言,只要求能绕完设定的漆包线匝数,从外观上大概平整即可,但是有些特殊的高要求的场合,要求漆包线的排列必须整齐无一根乱绕.

      这种线圈有几个优点,一是电感的一致性非常高,二是漆包线占用空间小,漆包线达到理想的整齐排列,三是能量密度高,四是耐高温性能更好,整齐排列的情况下,漆包线之间为线接触,而乱绕的情况下,线与线之间叠加会有点接触,高温高压的情况下易击穿.

互感器线圈绕线机

 稳定,高速,安全的互感器线圈绕线机

U形线圈绕线机,适合于U形线芯的底边线圈绕制,通常U形铁芯因为绕线部分的中心与其绕线机的旋转轴心比较难以重合,导致绕线机振动较大,影响效率.

本公司研发的此款互感器线圈绕线机,U形铁芯不做旋转,只做往复运动,绕则围绕产品旋转.以此达到减少振动,提高效率.

     配合优化过的装夹方式,只需要2秒即可完成装夹.

     因此互感器线圈绕线机旋转件直径罗较大,且速度很高,市场上有相近的机器,较大不设防护罩,常发生安全事故,本公司此款机器有防护罩设计.

        变压器绝缘皱纹纸具有较好的机械强度，较高的耐电压强度，表面有皱纹、富有一定的韧性。而且其裁剪方便，在变压器绕制成型后,在后工装油浸中仍然保持一定的强度，这个特点可以非常好的保护变压器的漆包线不会被挤压拆断，即满足了绝缘性要求，又满足了机械性能要求。

        所以其广泛用于变压器绝缘.一般在变压器中使用使用,在互感器用使用较少,因为互器器铁芯结构为环形,因为绝缘皱纹纸表面有皱纹,摩擦较大,所以使用环形包带机缠绕时较为困难,所以一般情况下互感器线圈如果要求使用皱纹纸时,采用人工缠绕,我们经过细节改善,成功克服此一问题.

汽车传动轴是连接变速箱和驱动桥的部件，它是一个高转速的旋转体，传动轴连接盘则是对传动轴进行动平衡的部件。

传动轴连接盘其结构如下图所示:

现有的传动轴连接盘由橡胶硫化六个钢套,其结构强度主要由橡胶提供，为了增加其结构强度，目前的生产厂家会在压铸硫化橡胶之前，在六个钢套之间绕制尼龙线，其工艺与同步带加工工艺非常类似，在六个钢套之间绕好了多层尼龙线之后，再压铸硫化橡胶，起到了很好的强化作用。如奔驰,福特均采用此工艺。

苏州协普电子机械设备有限公司开发全自动铁芯包胶机,

加工的铁芯直径在6mm-16mm之间,加工速度快,运行平稳,精度高.

                  共模电感的功能是用来抑制共模干扰,是一种比较重要的滤波电感。

      它与差模电感不同, 虽然两种电感都是滤波电感，但是作用不一样也就决定了外观以及绕线方式会有所不一样，对于共模电感，它是绕在同一铁心上，并且两个绕组的线圈直径和圈数一样，但是绕线方向相反，一组线圈有两个引脚，因此共模电感会有4个引脚；而差模电感则是绕在一个铁心上并且只有一个线圈，因此它只有2个引脚，因此可从引脚数量来区分共模电感和差模电感。

    也因为共模电感是两个绕线方向相反的绕组,理想的绕制效果是正反两个方向的排列都整齐.

               线圈智能制造解决方案提供商协普®绕线机面向线圈绕制企业重磅推出其更加开放、智能、高度自主运行的新一代代码编程式示教型绕线机控制系统——协普®绕线机SP500-R5系统。相较于传统对话框式绕线机控制系统，SP500-R5系统在运行逻辑、技术架构、功能实现等方面实现了重大突破，具有“代码编程、流程灵活、即编即得”等三大显著特点。

                         SP500-R5系统秉承“开放、智能”的理念，在基于传统对话框式绕线机控制系统功能之上，融合绕线工厂实际需求，致力于实现线圈绕制工艺编程流程从传统参数对话框填制到代码示教型编程的重大创新和升级。

        协普®绕线机SP500-R5系统是结合时代进步、洞察用户需求的匠心之作，围绕线圈绕制企业对于柔性化生产越来越迫切的需求。

简洁指令集、特制功能键盘、代码编程、即编即得、手持示教，将极大助力线圈绕制企业生产过程高度柔性化，推进线圈企业自动化、数字化、柔性化水平提升，为客户带来“成本优化、减少人力、安全平稳”等重要价值。

                 协普®绕线机发布线导导弹制导光纤绕线机

        线导导弹的光纤制导是利用特殊光纤在导弹与发射装置之间，双向传输信息和控制信号来完成对受控导弹的闭环制导控制。

        光纤制导属于遥控制导中的有线制导，其优点不但是精度高、抗干扰能力强，可以可以装备光缆轴、微型摄像机等，导弹发射后尾部便会释放出光纤，可对导弹进行控制和获取目标信息。

         光纤的缠绕与释放技术是光纤制导的关键技术，目前我国在光纤卷绕生产中尚未实现自动化生产，对绕制技术人员的熟练程度依赖非常高，缠绕过程中的跨匝工序仍以人工操作为主，生产效率低，差错机率高，一致性低。

                                      光纤的高速释放除了通过其它途径来解决外，一个重要的途径就是通过光纤缠绕来保证光纤的顺利释放.光纤缠绕技术是指针对光纤制导导弹的要求，把光纤缠绕在线轴上的技术。鉴于光纤较一般纤维的独特性质，以及光纤制导导弹的特殊用途，使得光纤缠绕成为一项复杂的技术难题。在实现自动化绕制过程中，与光纤自身性质有关的技术难点主要有如下几方面：

       协普绕线机®发布全自动电感绕线机

       此机型主要应于棒形电感的绕制,棒形电感在此绕线机绕制过程中,实现了无人置守的全自动化,其绕圈绕制速度快,电感一致性好,调试方便,易维护,为协普的合作客户客户在棒形电感绕制工艺上,提供了有竞争力的方案。

        苏州协普电子机械设备有限公司发布双绕式粗线径空芯线圈绕线机sp-s112hb机型——此机型主要针对漆包线直径较大的空芯线圈,绕圈绕制速度快,一致性好,通过控制系统与机械的优化,在较大漆包线直径的空芯线圈绕制过程中,对于线头固定,张力控制,绕制精度,脱模速度都为客户提供了有竞争力的方案。

    苏州协普电子机械设备有限公司发布精密自动剥漆断线绕线机

    在电感类线圈绕制工艺中,其线圈的绕制工艺要求差别性较大,漆包线直径从细到粗,线圈的结构形状从盘状到柱状,漆包线的种类从普通到自粘线等等.所以对于不强调竞争力的绕圈绕制工厂来讲,需要的机器是适应范围较大的绕线机,但往往适应范围较大的绕线机对每个具体规格的线圈绕制而言,不管是质量还是效率,都难有针对性的竞争力.

    为使协普的客户在电感线圈绕制工艺保持竞争力,我们应客户需求开发了这款绕线机-精密自动剥漆断线绕线机.

此机型主要针对漆包线直径较大的带骨架线圈,它有几个功能特点,一是排线速度快,如果可以在较大漆包线直径时保持较快的绕线轴转速.二是排线平整.通过控制及针对性的结构优化,可以稳定的绕制出紧凑一致的线圈.三是有自动剥漆功能,对于较粗的非直焊漆包线来讲,加入这一功能,相当于将两个工序整合到一个工序,四是加入了自动断线的功能,对于较粗漆包线来讲,自动断线即提高了效率,强化了一致性,也显著的降低了作业员的劳动强度.

具体可参见视频,此视频的作业节拍为机器验收时拍摄,整个作业过程,快速稳定,但实际上在漆包线头的固定与拆卸效率上还有提高空间.

如图所示这些小小的带袢钛板，长约 12 毫米、宽 4 毫米和厚 1.5 毫米的小金属结构件，并具有一排四个贯穿其中的圆形孔，其中两个孔用于本体拉缝线的通过，另两上孔用于另一组接缝线通过。此结构体积小,需要形成一个通过此结构件的且封闭的连接环，此封闭连接环使用由松散结构的纱线纤维加捻形成。中间穿过一条封闭的高强度编织线圈，看似简单，但是其核心技术就是体现于Loop，即高强度线圈，编织均匀，紧密，非编织，无接头。

这种带袢钛板分两种类型，定长型与可调型，特别是定长型，其长度范围在15mm-60mm之间，要在一个体积如此之小的钛板中间绕制此闭环线圈，而且受限于菌落数量不能超标，不能用手工绕制，而要用设备绕制，工艺难度极高。其结构件体积小,孔的通过直径尺寸仅为1-1.5mm,其需在要这种条件下形成加捻的纱线,所以一直以来均用人工纯工加工此产品,其效率低,一致性难以保证.

协普绕线机应客户要求,成功开发此设备,完成同时形成封闭环（包括松散结构的纤维束）并将其通过到有孔结构件,并保持加捻结构,极大提高此封闭环的卷绕效率,除获得纯手工制作无法相比的一致性,更使该产品有了规模生产的条件。

  8月6日，苏州协普电子机械设备有限公司自主研发的首台超精密流量管计量加热丝绕线机，顺利完成测试，各项指标性能达到国外先进国家同业水平。

   目前，超精密流量管，直径0.4mm金属管,壁厚0.1mm，内径0.2mm,绕制0.03mm特殊金属丝,有单层绕制，双层绕制，双层对接绕制，要求流量管两端无变形,金属丝排列整齐，此工艺技术长期被国外公司垄断，价格高昂，严重制约我国超精密流量计的研究与成果落地。

超精密流量管计量加热丝绕线机是自主创新能力的重要标志，本设备的研究突破了精密绕线技术的多项关键技术，优化了工艺及机械结构。下一步，苏州协普电子机械设备有限公司将进一步优化设计及生产工艺，降低整机成本，使之更好地推向市场，加快推动国产化精密绕线机的应用及产业化。
