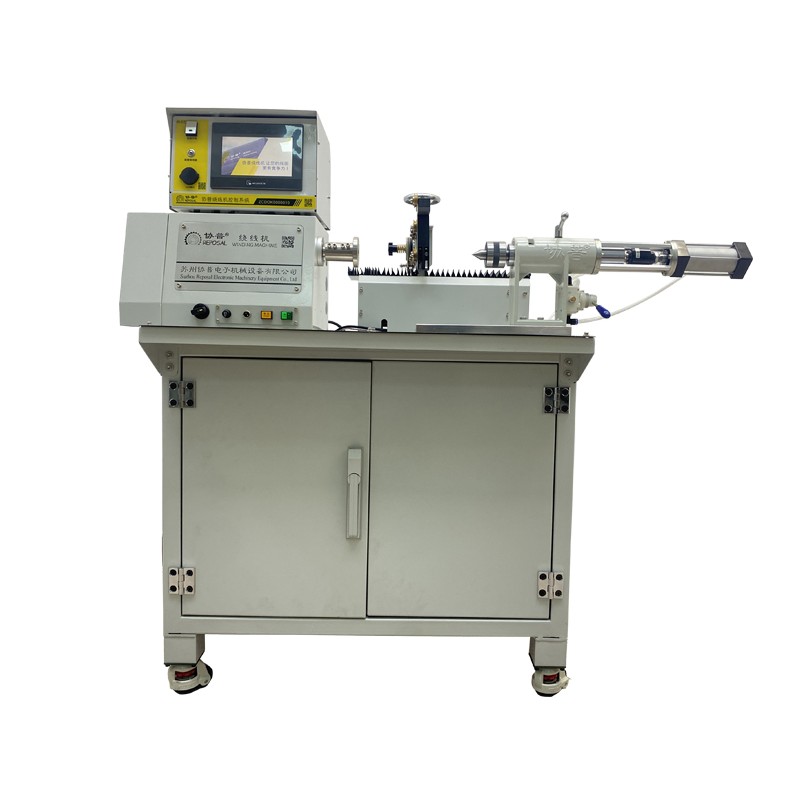

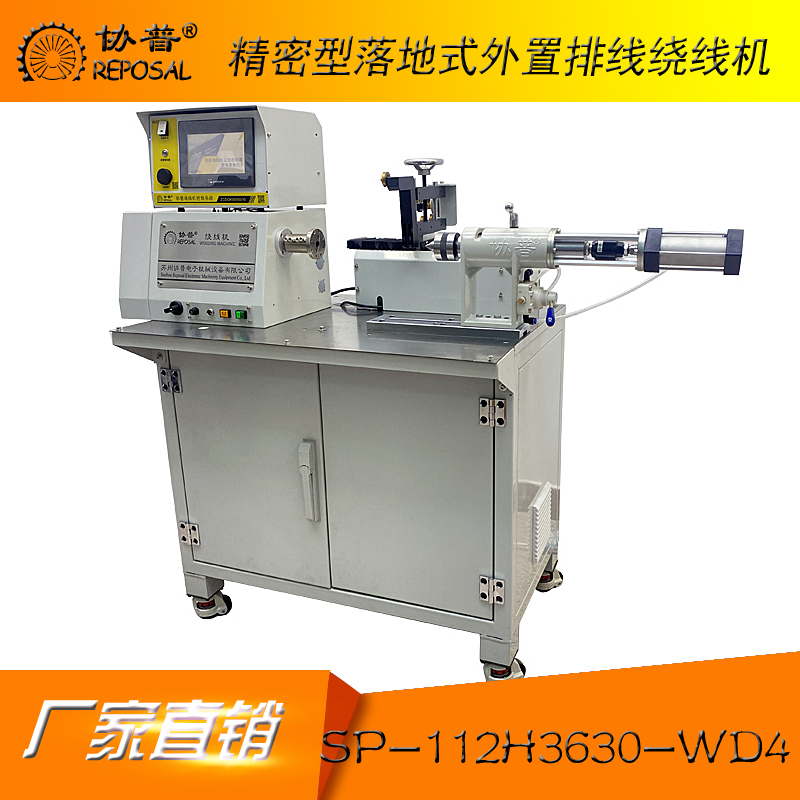

精密型落地式外置排线绕线机-产品说明：
绕线机基本特点：
排线机构外置：采用外置排线机构，因此旋转直径较大，该型号旋转直径达 360 毫米。
相关尺寸参数：主轴中心高 180 毫米，最大排绕长度为 300 毫米。
适用线径与应用场景：

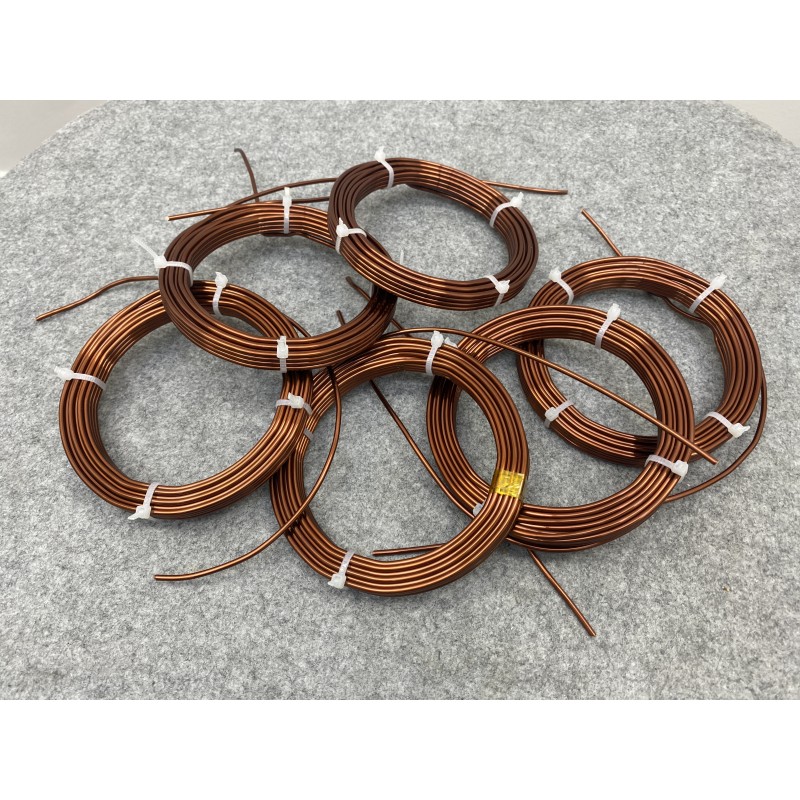

适用线径范围：核心优势在于对 1.0-3.5 线径的线材绕制效率高、稳定性强，同时也兼容小于 1.0 的线径。
具体应用场景：适用于对线材绕制精度和可靠性要求较高且线径较粗的场景，例如变压器、整流器等设备的生产。
设计优势：
模块化设计：采用结构模块化设计，通过对功能场景的分类梳理，形成了整体及部件级的模块化体系，有助于降低成本、实现规模化生产并保障品质。
刚性较强：具备较强刚性，这也是其常规优势之一。
控制器与电机配置：
控制器级别高：搭载运动控制器级别的控制系统，两轴插补速度快，能实现高精高速插补运动。
电机及配置：绕线单元与排线单元均采用 伺服电机，可根据实际需求配置不同减速比。
技术参数:
一、核心驱动与控制配置
控制器：高精度绕线机专用伺服运动控制器
绕线电机：1.5KW 交流伺服电机
速比：1:5
额定转速：250RPM
排线电机：0.4KW 交流伺服电机
联轴器：精密法兰（80mm）
张力器：双排轮校直型
排线装置：V 槽铜轮
二、适用范围

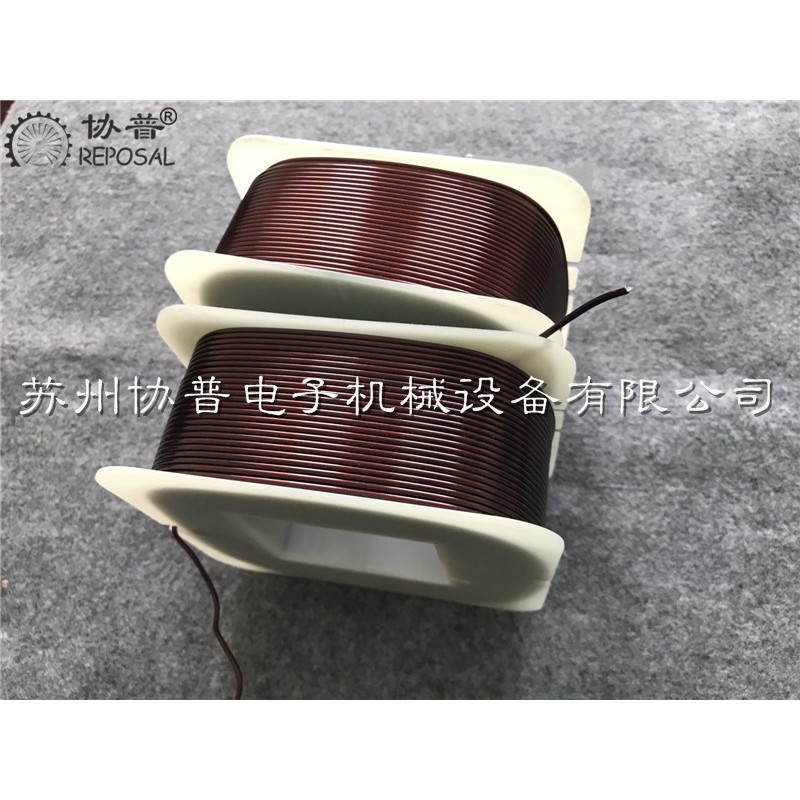

适用线圈：变压器、电磁铁、电抗器等粗线径线圈
适用线径：0.5-3.5mm
三、结构与性能参数
轴承：日本 NSK 品牌
机箱主体：铸造型
尾座主体：铸造型
顶尖结构：国标莫氏 3 号
台面铺装：304 不锈钢
轴承跨距：320mm
排线行程：300mm
回转直径：360mm
整机功率：1.8KW
出轴直径：15mm
扭矩：30N•m
存储组数：支持通过 USB 无限扩展
电源：220V 50Hz
重量：270 kg
四、附加配置说明
标配部件：六角扳手、脚踏开关、电源线、落地式箱体
无配置部件：变频器、制动电阻、变频器防护罩、电磁刹车器
