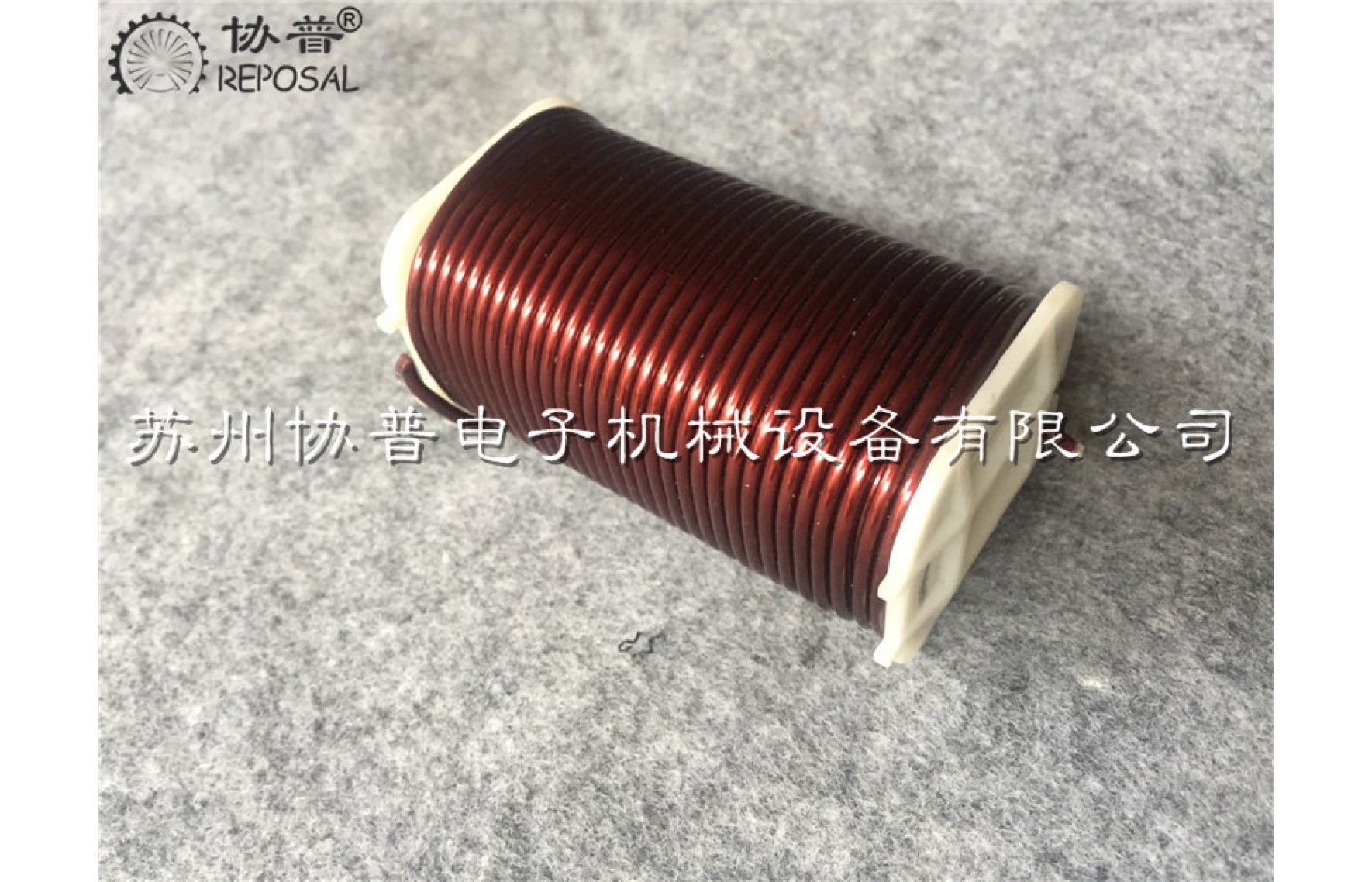

   协普/REPOSAL®绕线机在绕线技方面有强大的技术积累,以视频中的定制精密绕线机为例.漆包线的直径2.0mm,要求机器快速稳定,绕制的线圈排列整齐,技术指标高度一致.


    我们还根据客户的具体要求,在这款机器的基础上,有不同的附加功能,衍生出其它的功能,比如恒线度绕线机,线圈越绕直径越大,速度要相应越来越慢.比如自动剥线功能,有些漆包线并不是可以直接焊接的线,有了自动剥漆的功能,绕制上去的时候,漆包线的开头与结尾就已经剥好了线,提高了加工效率,也简化了绕线工厂的工艺路线.

相关文章

协普绕线机®发布双绕式粗线径空芯线圈绕线机

协普绕线机®发布双绕式粗线径空芯线圈绕线机

        苏州协普电子机械设备有限公司发布双绕式粗线径空芯线圈绕线机sp-s112hb机型——此机型主要针对漆包线直径较大的空芯线圈,绕圈绕制速度快,一致性好,通过控制系统与机械的优化,在较大漆包线直径的空芯线圈绕制过程中,对于线头固定,张力控制,绕制精度,脱模速度都为客户提供了有竞争力的方案。



协普绕线机®发布精密同步绕线机

协普绕线机®发布精密同步绕线机

         苏州协普电子机械设备有限公司发布高速精密同步绕线机

条形线圈:指长径比较大的线圈,分为刚性骨架与柔性骨架,在其绕制工艺中,主要特点有以下,一是其夹持需要两端夹持.二是因其长径比较大,相应扭转刚性较小,所以需要夹持两端角速度同步,协普因应此类线圈工艺要求,成功开发了高速精密同步绕线机,此款绕线机夹持两端精确同步,绕线轴转速快,可显著提高此类条形线圈的绕制效率.
共模电感绕线机二

共模电感绕线机二

                  共模电感的功能是用来抑制共模干扰,是一种比较重要的滤波电感。



      它与差模电感不同, 虽然两种电感都是滤波电感,但是作用不一样也就决定了外观以及绕线方式会有所不一样,对于共模电感,它是绕在同一铁心上,并且两个绕组的线圈直径和圈数一样,但是绕线方向相反,一组线圈有两个引脚,因此共模电感会有4个引脚;而差模电感则是绕在一个铁心上并且只有一个线圈,因此它只有2个引脚,因此可从引脚数量来区分共模电感和差模电感。

    也因为共模电感是两个绕线方向相反的绕组,理想的绕制效果是正反两个方向的排列都整齐.

环形变压器绕线机

环形变压器绕线机

      公司拥有电子变压器和互感器整厂设备的研发及生产优势,有别于业界的众多拼装厂商,我们集绕线机行业工程技术沉淀多年研发生产经验,开发出的新一代环形线圈系列绕线设备,广泛应用于环形变压器、互感器、调压器、电感线圈等制造行业,得到业界诸多好评;苏州协普将不断了解用户需求加强技术研发和售后服务水平,为客户提供更专业优质的产品及服务。

       环形变压器绕线机技术特点:

      采用CNC数位智能程式控制器,工作稳定,操作简单,具有多项行业首创的先进实用功能。

      储线环,带线器等核心部件选用优质钢材经多道工艺加工而成,耐用不变形。

      采用先进的控制电路,具有故障报警功能,功能开关都为两线控制,维修更换简单方便。

      储线和绕线状态下运转速度分开设定,可以自动实现快速储线和低速绕线运行,包带机模式下也可以使用自动运行功能,操作简单,使用效率高。

      加工多绕组产品时可预设多次储线和多次绕线工序,适合有多个绕组但线径/匝数又不同的产品,或是储线量单次不够的产品,免去重复装夹和人工操作,提高生产效率。

      可以预设多组排线密度,绕线时设备可以自动变换预设的排线密度,在加工多绕组的产品,每个不同匝数绕组都可以按照预设的角度均匀的排列。

      双变频比例驱动,可选择自动运行或脚踏调速。

      可无极调速,根据不同产品工艺要求设定合适的绕线速度。


设备特点:

      齿轮式绕线机具有绕线扭力大,齿环屋戋环开口尺寸高,储线量多和适绕线径范围大等特点,是用途最广的

        绕线机型;适合绕制线径粗,排线要求很整齐及需要多股并绕的产品,如小型环形变压器次级绕组,大功率驽

       大型变压器初次级绕组,大线径电感磁环,电流互感器线圈及可调电阻等。

      可根据产品的外形尺寸,完成内外径,匝数等参数,计算需绕线的长度,选择合适尺寸的机型。

      同一机型上可更换不同宽度储线环,以满足不同大小产品的储线量和完成内径,适用范围更广。

       夹具可调范围大,排线密度快速调节及分段排线密度功能,特别适合绕制有多个绕组的变压器产品。

      适绕线材种类多样,如漆包铜线,漆包铝线,钢丝,尼龙线及电阻丝等,可用于各种行业产品的线匿加工。





         外径:193mm

         内径:95mm

         高度:90mm

         漆包线直径:2.5mmX370

封闭矩形互感器绕线机-细线往复式

封闭矩形互感器绕线机-细线往复式

        封闭矩形互感器线圈,细径0.12mm,要求绕制速度快,产品装卸方便.





常见变压器绕线机的分类及区别

常见变压器绕线机的分类及区别

常见变压器绕线机的分类及区别

选择合适的绕线机是生产线圈的关键,绕线机作为基础设备它的种类有很多,本文主要以变压器绕线机为例,讲讲它的分类及区别,一般按照变压器电压等级或容量来划分,常见的有普通数控绕线机、自动绕线机和箔式绕线机以及立式绕线机等等。

高速互感器绕线机

高速互感器绕线机

高速互感器绕线机

绕线机卷绕漆包线过程中漆包线低应力对成型性的影响

绕线机卷绕漆包线过程中漆包线低应力对成型性的影响

        小型电机和线圈的制造商面临着提高产能和提高产品可靠性的需要,他们需要不断减少由于线圈绕制和装配产生对漆包线绝缘性能的破坏。由于在线圈绕制和装配过程会产 生较大的拉伸,漆包线的绝缘层一定要有良好的柔韧性,同 时漆包线还应拥有良好的可成型性(导线的柔软度)。



        1  漆包线的可成型性 漆包线的机械性能分为导体的和漆膜的机械性能。漆包线在绕线机绕制线圈的过程中,在嵌线工艺过程中,以及用漆包线线圈作为元件的电气产品,在运行过程中,都有机械应力作用于漆包线上,因此可能产生漆包线伸长,漆膜损伤等现象。 所以漆包线有伸长率、回弹角、柔软度、抗拉强度、漆膜弹性、漆膜的附着力和耐刮等性能的要求。

        1.1  导体的机械性能项目:有柔软度、伸长率、回弹角、 抗拉强度。

        伸长率反映着材料的塑性变形,用其来考核漆包线的延展性。回弹角和柔软度则反映着材料的弹性变形,用其来考 核漆包线的柔软度。抗拉强度与导体的回复再结晶程度及回复后组织的晶粒大小有关,抗拉强度、柔软度和伸长率的好坏反映了铜材质量和漆包退火的程度,它们对于绕线质量有 很大的关系。

        在漆包线涂制过程中,如果涂漆道数和回线的次数过多,在导轮的直径不够大的条件下,导线不断受到拉伸和压 缩的交替变形,造成晶格的歪扭,在拉伸时容易拉断。漆包线在绕线机绕制运行时,线上承受过大的张力,将使线材拉细,此时由于晶格上原子或离子因滑动而产生的位移,已形成了残余内 部应力,因此线材脆性提高,而伸长率和柔软率下降。

互感器缠绕电工皱纹纸|变压器缠绕皱纹纸|互感器缠绕皱纹纸

互感器缠绕电工皱纹纸|变压器缠绕皱纹纸|互感器缠绕皱纹纸

        变压器绝缘皱纹纸具有较好的机械强度,较高的耐电压强度,表面有皱纹、富有一定的韧性。而且其裁剪方便,在变压器绕制成型后,在后工装油浸中仍然保持一定的强度,这个特点可以非常好的保护变压器的漆包线不会被挤压拆断,即满足了绝缘性要求,又满足了机械性能要求。



        所以其广泛用于变压器绝缘.一般在变压器中使用使用,在互感器用使用较少,因为互器器铁芯结构为环形,因为绝缘皱纹纸表面有皱纹,摩擦较大,所以使用环形包带机缠绕时较为困难,所以一般情况下互感器线圈如果要求使用皱纹纸时,采用人工缠绕,我们经过细节改善,成功克服此一问题.

 协普®绕线机成功发布射频消融导管绕线机

协普®绕线机成功发布射频消融导管绕线机

                    协普®绕线机成功发布射频消融导管绕线机

        射频消融技术具有消融和切割功能,治疗机理主要为热效应。射频是指无线电频率,频率达到每秒15万次的高频振动,但它不属于无线电通信中波段的划分。

       协普®绕线机经过不断试验优化,将此绕线工艺完成。



      此绕线机的工作流程如下:

             1. 射频消融导管绕线机主动送线装置确保放线过程不断线,不打节.

            2.双折A段计量出线.

            3.人工折线头.

            4人工固定线头. (线头固定暂定两种方案)

                  4.1胶水固定起头位置.夹具锁紧PEEK管.

                  4.2康铜丝挂在钢管一特征上.绕制完成后胶水固定首尾两端.)

            5.按射频消融导管绕线机启动键绕制.

            6.( 射频消融导管绕线机绕制过程中AB两段线均有可调整的张力)

            7.绕制到指定位置跳格.(具体跳的长度可以设置,跳格时旋转的角度可以设置.

            8. 射频消融导管绕线机绕制完成后馈线点停止在结束处并保持张力.

            9.人工点胶固定线尾

            10. 射频消融导管绕线机两端同轴,旋转方向同步.

            11.锁紧轴芯后两端需要有可调整的预拉伸力.

 协普®绕线机关于层绕式线圈绕线机漆包线张紧力控制系统的研究与设计

协普®绕线机关于层绕式线圈绕线机漆包线张紧力控制系统的研究与设计

     随着我国社会的发展与科技的进步,各行各业对高频高压类特殊电源的需求日益提升,高频高压电源生产制造中的主要核心工艺是层间绝缘式高压包线圈的绕制,而层间绝缘式高压包线圈绕制的技术水平依赖于线圈绕线机的技术水平。但目前,国内的层绕式高压包线圈绕线机自动化程度低,加工质量与生产效率差,且无法实现漆包线、绝缘带的自动排布;除此之外,漆包线张紧力控制技术落后,绝缘带绕制的过程中输送速度的加快、半径的变化以及绕制主轴的径向跳动与轴向窜动都会导致漆包线张紧力突然变化,致使层间绝缘式高压包线圈的匝与匝之间排偏离理想值,绕制的层间绝缘式高压包线圈质量低下。在此背景下,本公司着手研制高压包线圈绕线机及漆包线张紧力控制系统,主要研究内容如下:



     首先分析层绕式高压包线圈绕线机的工艺过程,确定层绕式高压包线圈绕线机机械结构,并介绍漆包线张紧力控制相关概念;其次设计层绕式高压包线圈绕线机自动排线控制系统,研究排线滞后角度对层间绝缘式高压包线圈质量的影响,分析排线的轨迹。针对层绕式高压包线圈绕线机在漆包线绕制排列过程中对电机控制算法要求较高的特点,对多电机协同控制进行分析,并且结合项目实际需求选择参数进行 MATLAB 仿真并优化, 设计层绕式高压包线圈绕线机多电机协同控制方案;然后以层绕式高压包线圈绕线机绝缘层收放卷系统为研究对象,对系统机械模型进行动力学分析。

 协普®绕线机大型变压器绕线机的优化设计

协普®绕线机大型变压器绕线机的优化设计

                                                             协普®大型电力变压器绕线机的优化设计

   在制造电力变压器的时候,绕制变压器线圈是一个超重要的步骤,你想想,变压器线圈绕得更牢靠、整齐一点,变压器的强度和防护短路能力都能大大提高。但现在的变压器绕线机大多都得靠人工来对线圈进行额外整理,整个设备自动化程度低,生产效率也不高,所以,研发一台优秀的大型变压器绕线机对我们公司来说是至关重要的事情。



    我们对变压器绕线机的主轴技术、压紧力与绕组质量之间的关系以及压紧力的控制等关键技术进行了深入研究。根据变压器绕制原理和工艺流程,我们提出了一整套大型变压器绕线机的整体设计方案,包括机械结构和电气控制。从机械上来说,我们简化了传统变压器绕线机的复杂结构。而在电气控制方面,我们确保电机启停时的稳定性,保证绕组线圈在绕制过程中的松紧度均匀。对于变压器绕线机的核心部件——主轴系统和压紧装置,我们进行了类型和参数的计算和选择。通过压紧装置,我们能够在变压器绕组线圈绕制的过程中提供实时的轴向和辐向压紧力,这对于提高绕组的紧密度非常有效。

我们还利用了有限元对绕线机的辐向压紧装置进行了静力学分析,并根据分析结果进行了结构优化。我们发现,随着绕组层数和匝数的增加,所需的轴向和辐向压紧力也会相应变化。通过分析实验数据,我们发现在绕制质量要求范围内,绕制压紧力有一个最大值和一个最小值,而将绕制压紧力与层数及匝数近似成正比关系是最合理的选择。

我们公司开发的大型变压器绕线机已经初步调试完毕并投入市场。经过测试,这台变压器绕线机各项性能参数都符合设计要求,运行稳定高效。它能绕制出紧密规整的变压器绕组线圈,而且得到了市场的充分肯定。

电力变压器作为电网设备,通过变压器绕组线圈间的电磁感应进行电压的转换。随着市场的不断发展,对变压器的制造水平提出了更高的要求,市场需要更节能、高效的变压器。因此,变压器制造工艺的优化显得尤为关键质量和性能都取决于工艺设备。变压器绕线机的技术水平直接反映了变压器的制造水平。因此,加快变压器绕线机的开发是提高变压器性能的重要保障。
