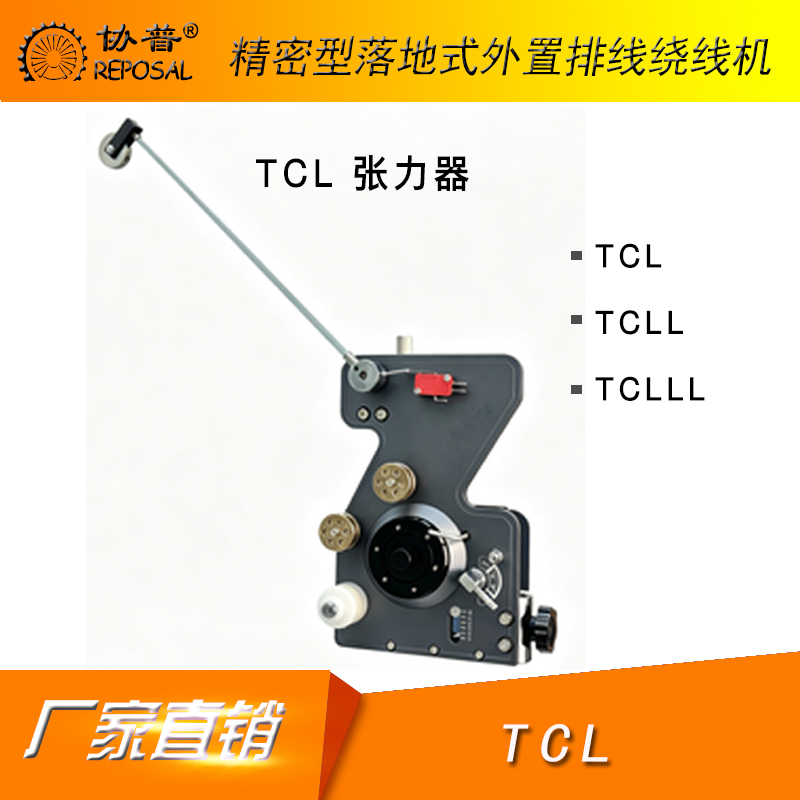

TCL-张力器-800x800.jpg "机械张力器TCL")
TCL-张力器.jpg)
规格型号 ：
| 产品名 | 规格型号 | 张力范围 | 线径范围 | 规格尺寸 |
| TCL张力器 | TCL | 200-2000 | 0.2-0.6 | 8*10*29 |
| TCLL | 1000-5000 | 0.5-1.2 | 8*10*29 | |
| TCLLL | 8*10*27 | 8*10*28 | 8*10*29 |
一、产品介绍:
TCL 系列机械张力器具备如下特点：
1、该系列张力器是绕线机在绕线时产生可调节张力大小的关键部件，使线材在绕时有大小适宜的张力。从而使产品松紧度，平整度达到最佳状态。
2、可以通过调节拉簧位置，改变张力值。
产品调试:
1、按照挂线示意图示进行挂线，并通过毛毡调节旋钮调节漆包线的松紧程度，毛毡的松紧程度应根据使用张力的大小来调整，（右旋为紧，左旋为松）。张力较小时，毛毡夹紧程度以漆包线不从毛毡上掉下来为宜，张力较大时，夹紧毛毡。
2、张力轮力调节需适中（右旋为紧，左旋为松）
3、前期准备工作完成后，根据实际要求调整预置张力及运行张力，旋动反张力调节旋钮，将反张力调整到和运行张力相匹配，若调节到极限仍不能满足要求，应更换其他拉簧后再重新调节。
移动反张力调节旋钮，调节反张力。 右移：反张力增大 左移：反张力减小
旋动张力轮松紧旋钮，调节张力。 右旋：张力增大 左旋：张力减小
产品安装:
1、将安装座插入固定杆并用固定把手旋紧。
2、放松张力杆固定座上的固定螺丝，将张力杆插入转动轴，然后锁紧固定螺丝。
3、根据所选张力器的线径范围与张力范围选择合适的拉簧，张力较大时选择较粗的拉簧，张力较小时选择较细的拉簧
注意事项:
1、在工作状态下请不要触碰张力杆和各轮。
2、防止张力器跌落，以及避免受强烈的冲击而造成损坏。
3、使用时适当调整毛毡压力（不能过大）和拉簧力度，确保张力轮正常运行。
4、漆包线通过过线轮时，要检查线是否挂在各个导轮上，确保导轮能在工作时正常转动而不卡住。
5、张力轮下不能有油污，否则影响正常使用，如沾有油污，可用棉线沾上无水酒精，在张力轮槽内来回拉动清理 O 型圈上的油污
6、毛毡、过线轮、张力杆属于易损件，即使在保修期内，如上述物件磨损需要更换，仍要支付相应费用，以工厂当时报价为准。
7、严禁使用不匹配机型运作，严禁使用时超过参数限值，严禁私自拆装部件。
8、若用户使用表面有蜡漆包线时，应经常清洁过线部位，并定期更换毛毡，否则可能会使张力器不稳定或过线轮打滑，并导致张力轮内 O 型圈的使用时间缩短。
9、根据使用状况，定期清理张力轮，毛毡、瓷眼、过线轮等。
.png)
故障现象一
漆包线卡住张力轮，导致张力轮不转。 处理方法 固定螺丝松开，及时清理张力轮。
故障现象二
张力杆过线轮卡线或不转 处理方法 1、线过细可能会使线卡在过线轮轮盘外，需要重新挂线。 2、过线轮长期使用会发生变化，如果因为老化的原因，请更换过线轮。
故障现象三
工作时张力轮打滑 处理方法 1、如果是毛毡有油污，及时更换。 2、如果是张力轮有油污，及时清理。
包装清单:| 序 号 | 名称 | 数量 | 单位 | 配置 |
| 1 | 机械张力器 | 1 | 台 | 标配 |
| 2 | 张力杆 | 张力杆根据型号要求标配两根 | ||
| 3 | 固定把手 | 2 | 个 | 标配 |
| 4 | 拉簧 | 根据型号要求标配1根 | ||
| 5 | 毛毡 | 2 | 片 | 标配 |
| 6 | 说明书 | 1 | 本 | 标配 |
