柔性罗氏线圈绕线机

柔性罗氏线圈绕线机:

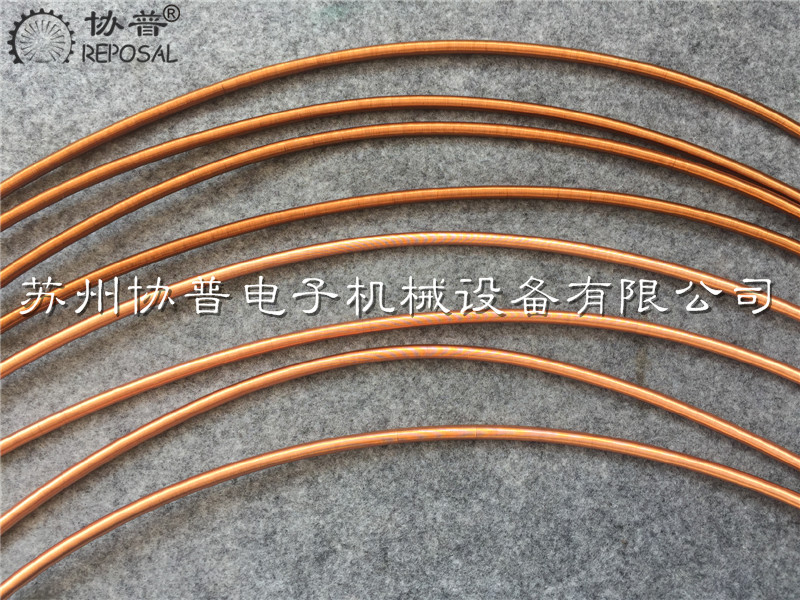

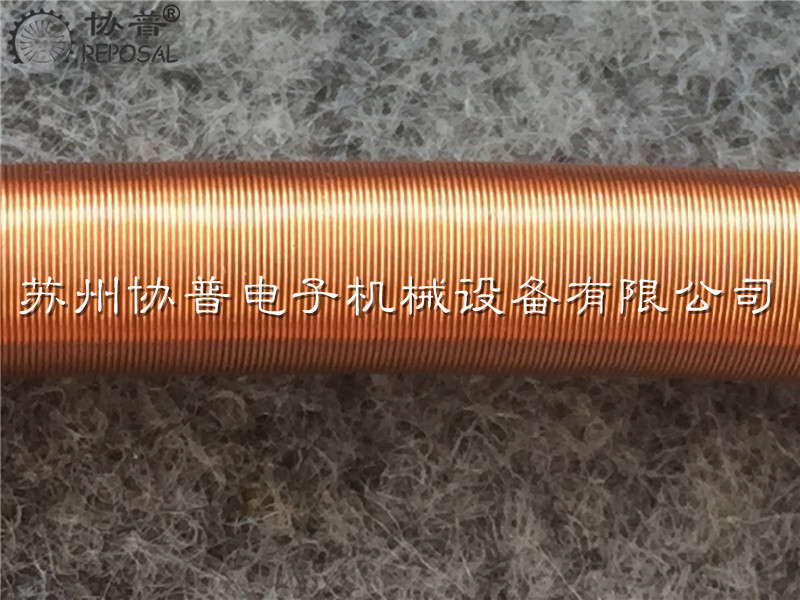

  柔性罗氏线圈(Flexible Rogowski Coil)工作原理基于法拉第定律,是一种用于测量电流的传感器,其原理与交流电电流互感器类似,其中电压被导向第二线圈,并在该处与经过绝缘导体的电流成正比关系。不同的地方在于罗氏线圈带有空心磁芯,这一点与电流互感器刚好相反,后者依靠高导磁率钢芯与第二绕线实现磁耦合。而空心磁芯则采用较低插入抗阻的设计,实现更快的信号响应和线性的信号电压。它可以用于交流电流和直流电流的测量,在工业、科研等领域都有广泛的应用。



        柔性罗氏线圈绕线机为针对性开发产品,采用高精度绕线机控制器,前后夹持机构同步运转且夹持方式快速稳定,针对罗氏线圈芯线延伸率较高的特点,在夹持的同时保持稳定的预拉伸,绕线与排线电机均采用高精度交流伺服电机,在张力控制器方面采用精度张力器。

  柔性罗氏线圈绕线机是本公司不断完善和改进,向市场推出的一种先进的高精度绕线设备, 性能已达到和超过目前日本和台湾产同类型产品.

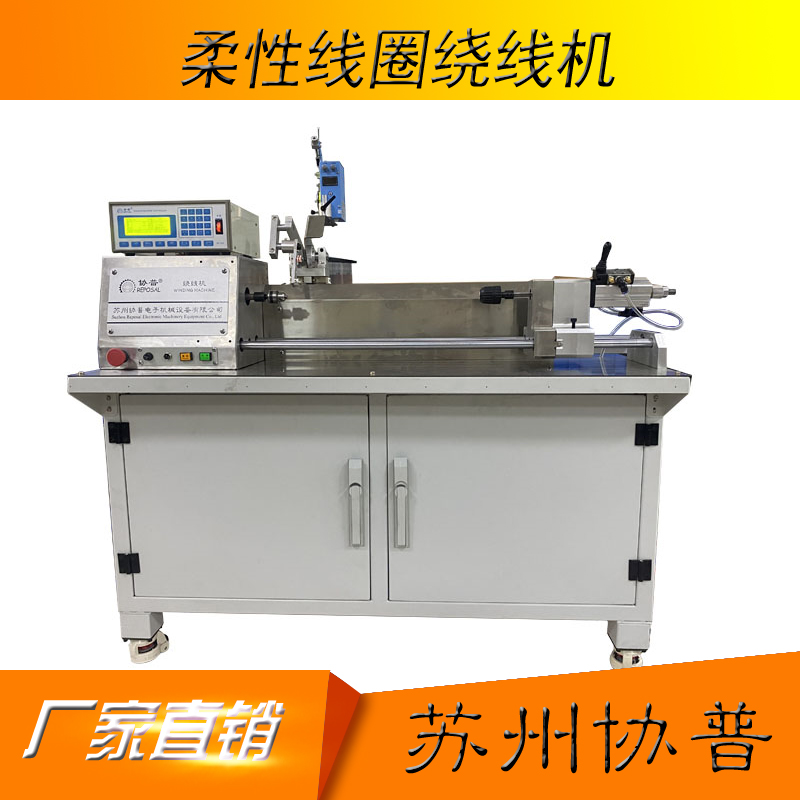

柔性罗氏线圈绕线机

机器型号:SP-D102M3



         1.控制器:   精密伺服绕线机控制器.

         2.绕线电机:1.0KW交流伺服电机.

         3.排线电机: 1.0KW交流伺服电机.

         4.轴承:日本NSK.

         5.夹持结构:前后自定心三爪同步.

         6.预拉伸力可调.

         7.整体结构:落地式.

         8.张力控制:精密电子张力器(可选配)

         9.排绕线径:             0.03-1.0mm

         10.线径设置精度:        0.001mm

         11.排线行程 :            0-600mm

         12.可绕线圈直径:         20mm

         13.排线初始位置重复精度:0.01mm

         14.工位数:               单工位

         15.制动精度:             0.01

         16.自动跳槽数:           20

         17.可储存绕线模式:       999

         18.主轴转速:             0-2000/分无级调速

         19.使用电压:             220~v5%50Hz

         20.毛重 :                120KG
